Обща схема на Джон фон Нойман

Джон фон Нойман

Общата схема на Нойман е графично представяне на взаимовръзките меджу елементите в системата, в контекста на компютрите.

Същност

Централен процесор

АЛУ (Аритметик-Логическо Устройство) - изпълнява целочислени(събиране, изваждане и т.н.), логически(И, ИЛИ, НЕ) и сравнителните операции.
УУ (Управляващо Устройство) - следи къде точно в паметта се намира следващата за изпълнение инструкция и отговаря за това резултатът от вече изпълнената инструкция да бъде изведена или да се запише отново в паметта.
Регистри - вид системна памет, която се съдържа в Централния процесор. Използва се от АЛУ и УУ като място където много бързо може да се внесат или изведат инструкции.

Вътрешна памет

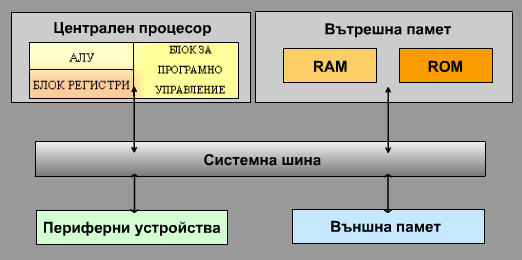

Схема на Джон фон Нойман

RAM (Random Access Memory – англ. памет с произволен достъп) – на нея се съхраняват стартираните програми и инструкции, които ще се изпълняват от централния процесор.
ROM (Read-Only Memory – англ. памет само за четене) – на този вид памет се съхранява информация, която само може да се използва от системата, но не и да се променя.

Системна шина/Шина

Системната шина осигурява връзката между отделните компоненти. Служи за пренос на данни.

Периферия

Периферията се дели на „входни устройства", „изходни устройства" и „входно-изходни устройства" в зависимост от това дали внасят или изнасят информация към/от компютърната система:

Входни устройства – мишка, принтер, скенер;
Изходни устройства – монитор, принтер, тонколони;
Входно-изходни устройства – външна памет, модем, мрежова карта.”

Вижте още

Източници

Aspray, William, “John von Neumann and the Origins of Modern Computing”, 1990.
Halmos, Paul R., “I Want To Be A Mathematician Springer-Verlag”, 1985.
Heims, Steve J., “John von Neumann and Norbert Weiner: From Mathematics to the Technologies of Life and Death”, 1980.
Poundstone, William, “Prisoner's Dilemma: John von Neumann, Game Theory and the Puzzle of the Bomb”, 1992.
Vonneuman, Nicholas A. “John von Neumann as Seen by His Brother”
